1、圆形软片平板微滤膜组件
重庆吉创科技有限公司生产的平板膜组件、膜单元系列产品专门应用于浸没式膜生物反应器（MBR）。
JCYM系列膜组件由圆形软片平板微滤膜元件、储渣网、中心集水管、档板及进、出水口组成。在档板的一侧设置进、出水口活接头（材料UPVC），档板的另侧设置圆形软片平板微滤膜装配、维护紧固端（圆形软片平板微滤膜可单片更换，极大的降低维护成本）。
膜元件按一定方式装配成其为膜组件，膜组件按一定方式组配成其为膜单元。膜单元直接浸渍于生化反应池中的膜池中，运行时膜池中的活性污泥被阻隔在膜元件的外部，过滤后的水通过膜组件的中心集水管，在自重水压或负压作用下被抽出。同时膜单元的曝气管排出的气泡对膜表面不断冲刷，使活性污泥（或其它悬浮污染物）不易在膜表面沉积，延长膜清洗周期，确保膜设备长期稳定运行。

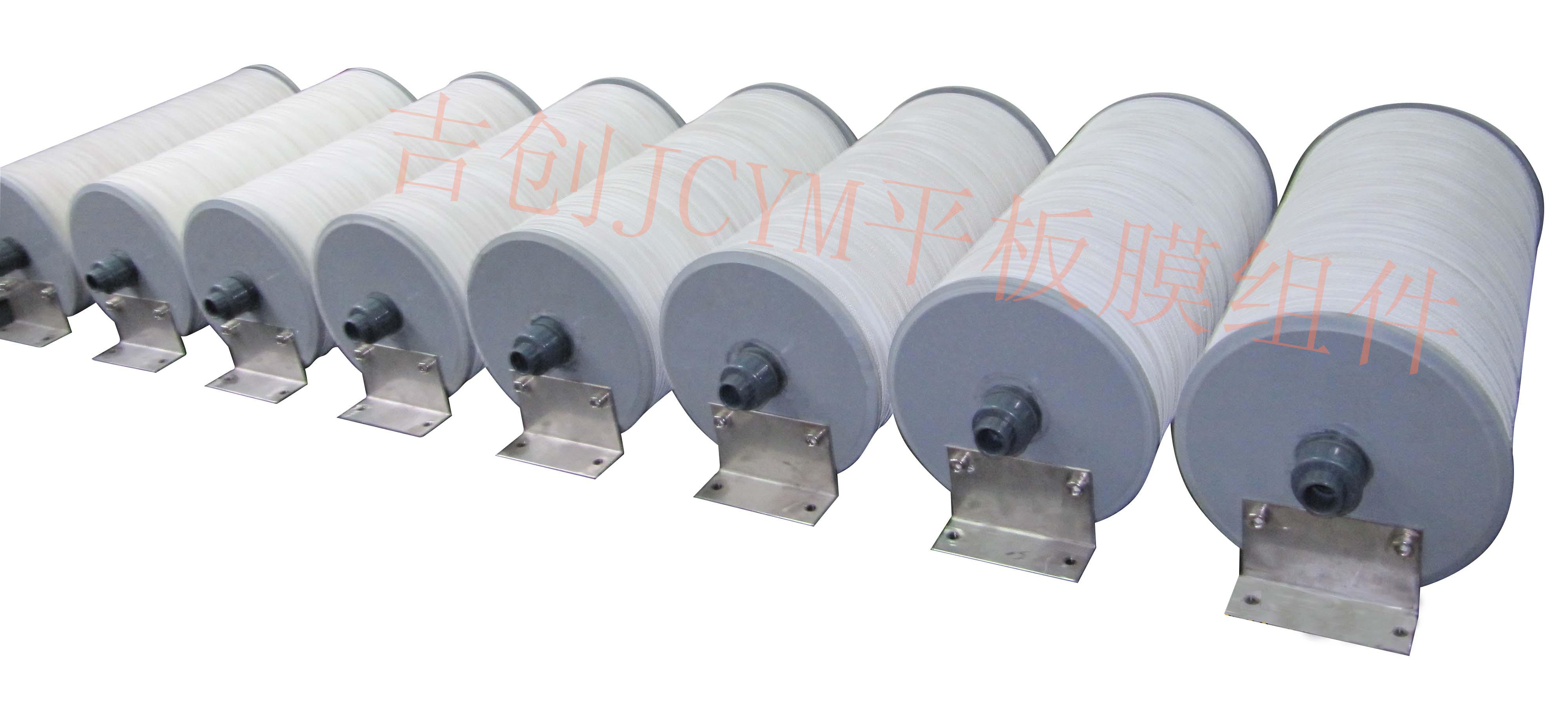

JCYM圆形软片平板微滤膜组件实物照片：
2、圆形软片平板微滤膜组件型号：
圆形软片浸没式平板膜组件的型号按下列规则由英文字母代号和阿拉伯数字组成。
圆形软片浸没式平板膜组件的型号按下列规则由英文字母代号和阿拉伯数字组成。
JCYM □-□
膜组件有效长度：58（580）；68（680）；78（780）
过滤精度220（0.22um）；100（ 0.1um）；050（0.05um）
品牌：吉创圆形软片平板微滤膜组件
注：1、进出水口口径：DN20（UPVC活接头）；
2、其他膜组件有效长度可根据实际需要进行非标设计；
表1、吉创圆形软片平板微滤膜JCYM***-58组件参数表
|
型号 |
JCYM220—58 |
JCYM100—58 |
JCYM050—58 |
|
膜孔直径（μm） |
≤0.22 |
≤0.1 |
≤0.05 |
|
产水量［升/（天·组）］ |
3000-12000 |
1500-6000 |
750-3000 |
|
膜材料 |
PVDF亲水型 |
|
有效膜面积（m2） |
8 |
|
出水浊度［NTU］ |
＜1.0 |
|
出水悬浮物［SS］ |
≤1.0 |
|

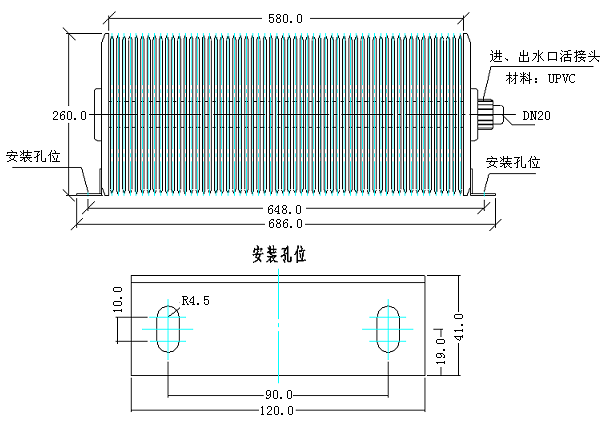

膜组件长度（mm） |
580 |
|
膜组件直径（mm） |
260 |
|
膜进、出水口径 |
DN20（UPVC活接头） |
|
安装纵向孔距（mm） |
648 |
|
膜组件总度（mm） |
686 |
|
曝气量［升/（分·组）］ |
60—100 |
|
跨膜压差（Bar） |
0.05～0.4 |
|
给水pH值 |
2～13 |
|
使用温度（℃） |
5～45 |
|
过滤方式 |
负压抽≥-0.3Bar或重力压≤0.3Bar |
|
给水含油（PPM） |
≤10 |
|
反洗水压（Bar） |
≤0.3 |
|
浸泡药洗 |
3-9月/次；渗透1-2H |
注：1、.表中膜通量是在25℃和抽真空度条件下，处理市政污水时，单只膜组的初始通量。
2.、处理不同的水质时，用户应进行适应性试验，确定膜通量的设计值。
膜组件的有效长度改变：
组件膜面积=膜组件有效长度×8÷580
组件膜产水量=膜组件有效长度×膜组件表中58系列设计产水量÷580
其它不明之处可咨询本公司技术部
3、包装
外包装：JCYM系列膜组件的标准包装为高级瓦楞纸，700×300×300型为每箱1组。包装箱上标注了产品名称、型号、规格、数量；在拆箱前注意查看标识。
内包装：每组JCYM系列膜组件、配件、说明书及合格证都有独立塑料袋包装，
4、运输
运输过程中应避免碰撞、雨淋、烈日暴晒、冰冻和机械损伤。
注意！在运输过程中要严格按照包装箱上标示的堆码要求堆码，超高堆码可能会对膜元件造成无法修复的损坏。
5、储存
产品应放置在通风干燥、有遮掩物、防潮和无腐蚀性气体的场所储存；
产品存放环境温度范围 5～40℃。
储存时要严格按照包装箱上标示的堆码要求堆码，超高堆码可能会对膜元件造成无法修复的损坏，标准堆码为10 箱。
6、安装
通常情况下，我们提供成套膜单元，但在特殊情况下，平板膜组件需在现场安装。安装要点如下：
清理周围安装环境，使从包装中取出的平板膜组件有足够的空间可平稳放置，对在安装过程中有可能碰触到滤膜表面的尖锐钝器注意包扎好，避免安装中碰触到滤膜表面，对滤膜造成不可逆的损坏；
从塑料包装袋里取出的膜组件在搬运中，禁止随意放置在无任何保护措施的地面或其他物体上，禁止将任何物体压在膜组件上；
每只膜组件在即将安装前，要做一次细节检查，查看膜元件表面是否有划伤痕迹，接缝处是否有破损，如发现问题应及时与我公司联系；
在装膜组件的过程中动作要轻稳，保证每只膜组件在相应的安装位置，切勿强拉硬推，更不可敲敲打打，强硬装配；
注意事项:
新的膜组件应保持在干燥的状态，此状态应保持到使用前；
在超过 10℃的环境中保存时需要避免阳光的直射，保存温度勿超过40℃；
应采取保温措施，避免冻结，冻结会造成膜的不可修复的物理损坏；
安装膜组件全部放进支架后，拧紧固定板上的螺丝；
膜组件一经使用，必须长期保持湿润状态，任何条件下都不可使滤膜处于干燥状态。
使用中，水体温度为 0℃以下时有冻结的可能，冻结会造成膜的不可修复的物理损坏，应采取防冻措施。
膜面上发生污染会使抽吸压力上升，若不采取措施继续运行会使产水量下降，因此必须进行清洗使膜通量恢复（清洗方法另见）。
在任何情况下都应避免指甲及其它硬物碰触滤膜，硬物碰触会造成膜元件不可修复的损坏。
|
